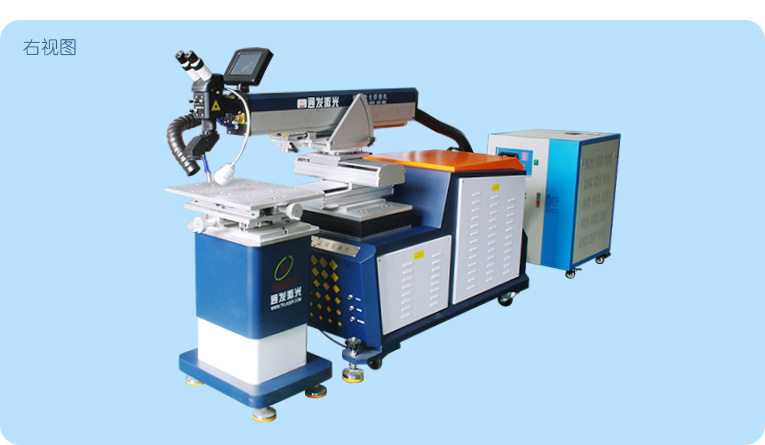

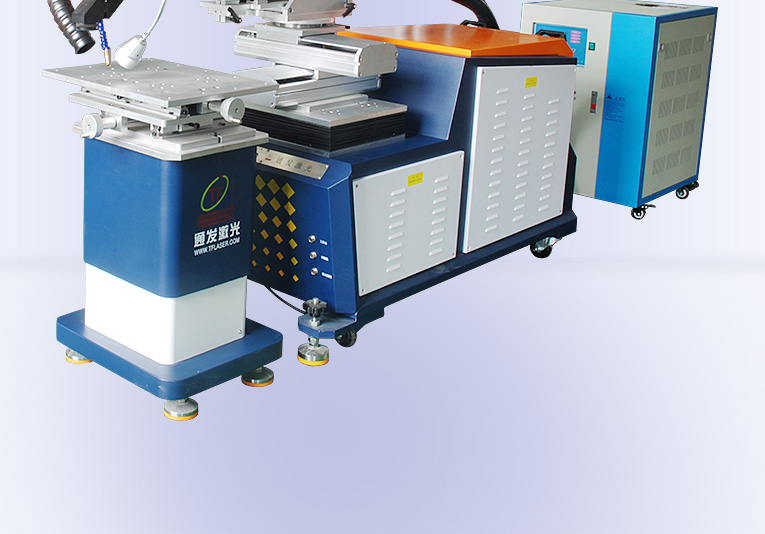

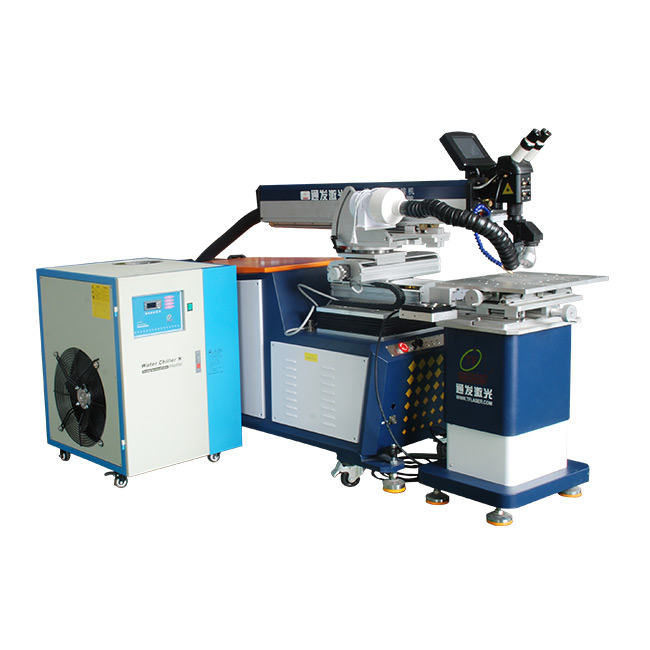

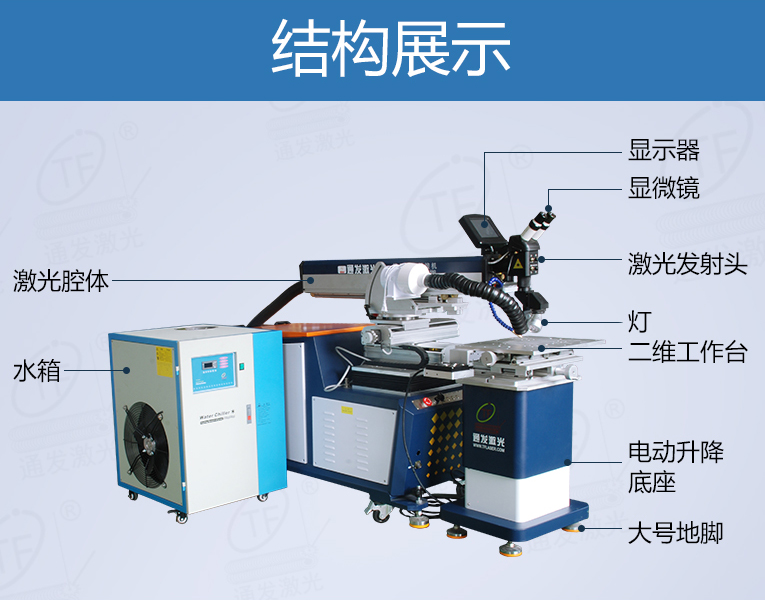

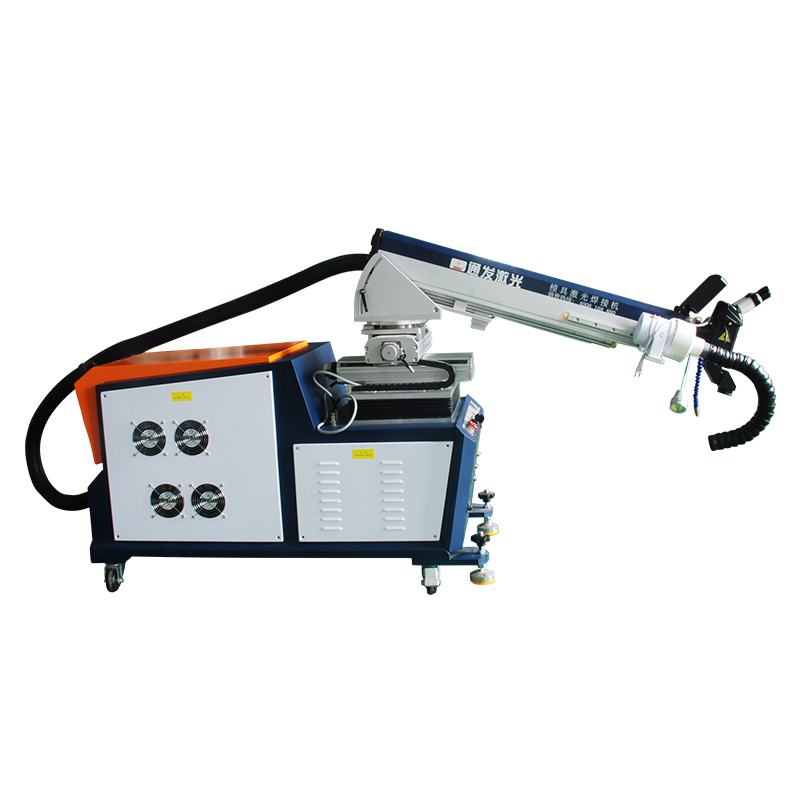

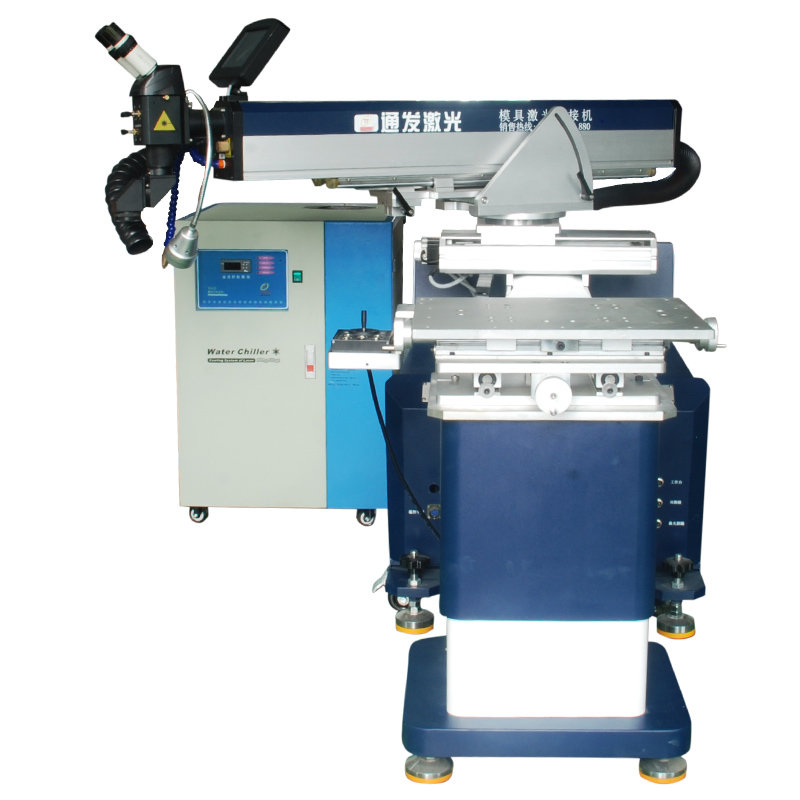

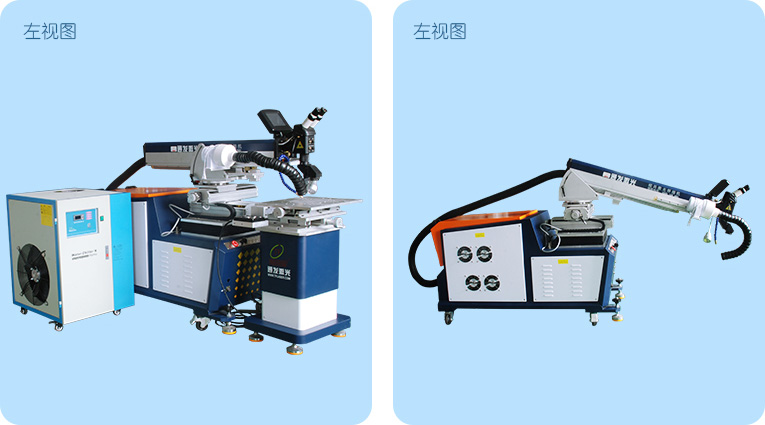

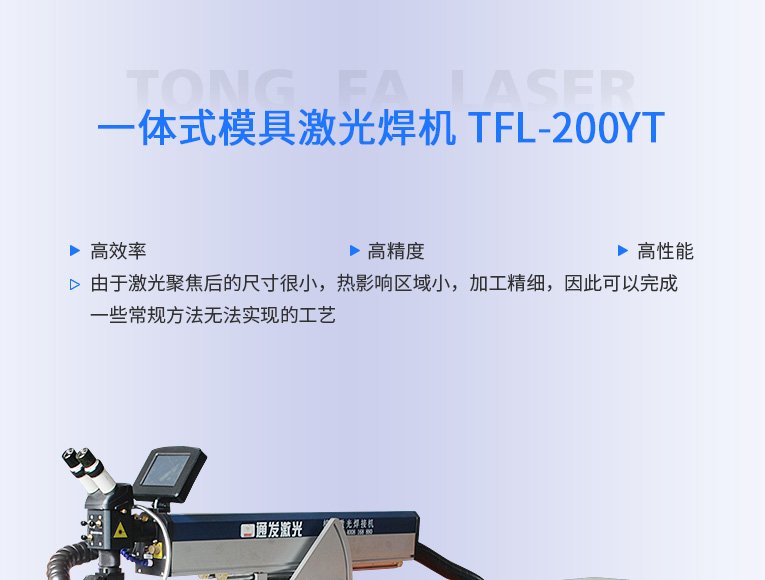

一體式模具激光焊機TFL-200YT

通發激光一體式模具激光焊機TFL-200YT/TFL-400YT是一款多種功能融合一體的新型模具激光焊接機，針對特大型塑料模具激光焊、中型注塑模具激光燒焊、小型塑膠模具激光補焊、壓鑄模激光補焊具等各類模具可實現超精密修復，幫您解決大型汽車模具修復難題，不需要模具移動，電動工作臺與立體旋轉激光頭完美結合，操作桿控制運動移動實現輕松激光修復大型模具，同時也保留了傳統手動工作臺超精密修復模具功能。

訂購熱線：4008-168-880

分享至：

產品詳情產品視頻客戶見證產品參數外形設計安裝使用

一體式模具激光焊機TFL-200YT/TFL-400YT加工樣品圖片

模具激光焊接機加工原理

激光加工的原理:由激光發生器發出的激光經過一系列的處理，經透鏡聚焦后將能量高度集中在一個很小的范圍，如果被加工的材料對該激光的吸收較好，那么被照射區域的材料就會因為吸收了激光的能量而迅速升溫。根據材料性質的不同（如熔點、沸點、產生化學變化的溫度），工件將會發生一系列的物理或化學變化，比如融化、氣化、生成氧化物、變色等等。這就是激光加工的原理。

加工模式先進，效率高

和傳統的機械加工相比，聚焦后的激光就像極細的無形刀具一般，將物體局部區域的表面逐點逐點的“燒”掉，它的特點在于不與工件接觸，不產生機械擠壓或機械應力，因此不會改變被加工物品的物理性能；由于激光聚焦后的尺寸很小，熱影響區域小，加工精細，因此，可以完成一些常規方法無法實現的工藝。

應用范圍

精密電源

采用充電、放電分開設計模式，降低干擾，工作性能進一步提高。

核心激光器

重要部件

附件與耗材

通發模具激光焊機保護鏡片配件描述：模具激光焊機在使用過程中，經常會出現融化時鐵水飛濺到激光鏡頭上的現象，本鏡片起到了保護內部聚焦鏡片的作用，如果出現保護鏡片上粘附鐵水過多影響激光功率的時候，需要更換本鏡片。		模具激光焊機焊絲筆配件描述：本激光焊絲筆帶有鎖頭，可以鎖住0.3-0.6的焊絲，特別針對深孔深槽等不易手持焊絲補焊的情況下，焊絲筆起到了穩定焊絲的作用，是模具激光修補不可缺少的工具。
模具激光焊機腳踏開關配件描述：在使用激光焊機時，針對不同情況，會連續不斷的踩、放激光控制腳踏，長時間使用會造成腳踏開關的老化或失靈，發現失靈時，考慮更換此腳踏開關。		進口模具激光焊絲耗材描述：本系列激光焊絲，為德國原裝進口，由密封塑料筒包裝，主要針對要求較高的模具激光補焊，可滿足鏡面模具類，氮化模具類、高硬度模具等模具的激光燒焊。
通發模具激光焊絲耗材描述：本系列激光焊絲，采用進口模具焊絲進行拉細加工而成，分不同材質，可滿足大多數模具的激光補焊質量，性價比高。		模具激光焊機燈泡耗材描述：照明燈泡在使用一段時間后，由于燈泡的壽命，會出現老化或損壞，需要及時更換。

售后保證

品質管控

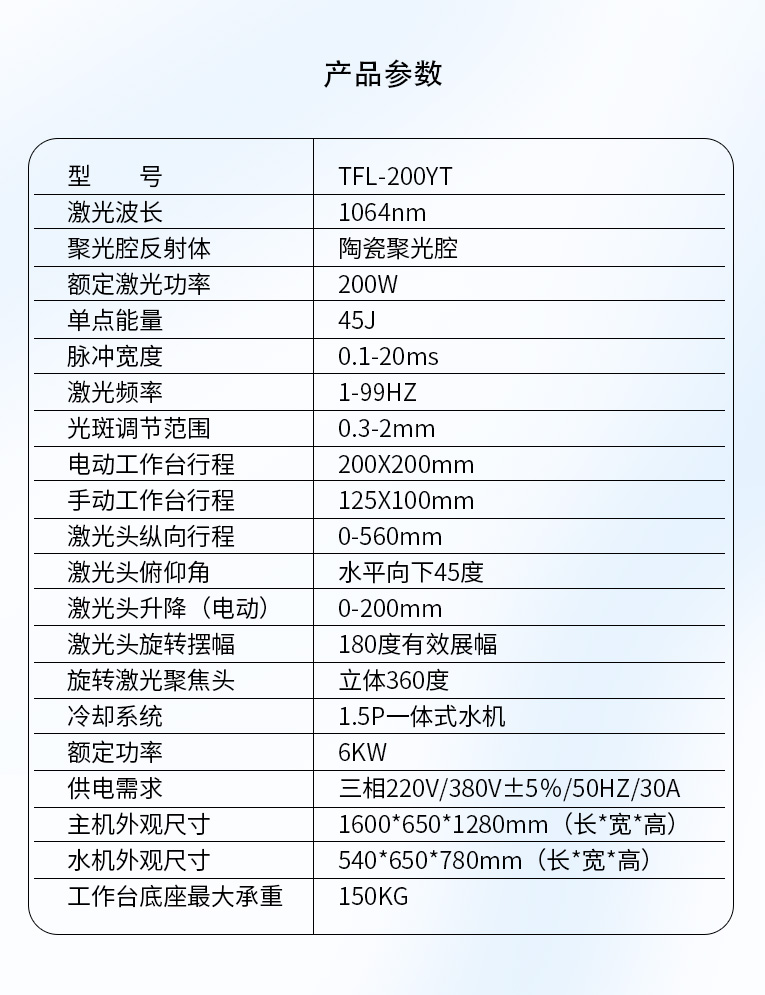

技術參數：

型號	TFL-200YT	TFL-400YT
激光波長	1064nm	1064nm
聚光腔反射體	陶瓷聚光腔	金屬鍍金腔
額定激光功率	200W	400W
單點能量	45J	90J
脈沖寬度	0.1-20ms	0.1-20ms
激光頻率	1-99HZ	1-99HZ
光斑調節范圍	0.3-2mm	0.3-2mm
電動工作臺行程	200X200mm	200X200mm
手動工作臺行程	125X100mm	125X100mm
激光頭縱向行程	0-560mm	0-560mm
激光頭俯仰角	水平向下45度	水平向下45度
激光頭升降（電動）	0-200mm	0-200mm
激光頭旋轉擺幅	180度有效展幅	180度有效展幅
旋轉激光聚焦頭	立體360度	立體360度
冷卻系統	1.5P一體式水機	3P一體式水機
額定功率	6KW	14KW
供電需求	三相220V/380V±5％/50HZ/30A	三相380V±5％/50HZ/40A
主機外觀尺寸	16006501280mm（長寬高）	16007001400（長寬高）
水機外觀尺寸	540650780mm（長寬高）	6009001300mm（長寬高）
工作臺底座最大承重	150KG	150KG

電氣要求:

市電電壓波動不能太大，電壓波動幅動依照國家標準不應超過5% ，當超過10%時，設備有可能不能正常工作，而且運行的穩定性也會有所降低。建議客戶配備穩壓器。

冷卻水要求:

純凈水一般要求電阻率大于0.5MΩ.cm，使用一段時間后水電阻率會降低或水中有雜質、污物、水變混濁等現象，將會使氙燈點不然或污染激光腔及玻璃管，使出光效率降低，此時應立即更換純凈水（連續使用時每周更換一次系統中的去離子水）。

環境要求:

防止振動：因激光焊機的光路部分十分精密，激光焊機的工作場如果有振動的話，易于導至光學器件走位，從而產生激光輸出變弱，光斑質量變差，甚至沒有激光輸出的問題，所以，在激光設備工作場所，要特別注意，設備安裝位置不要靠近大路邊，大橋邊，或是在附近有沖床，銑床，車床，刨床等重型加工設備，如果必需要在這樣的環境下，則必需要做足防震的措施，將震動減小。

減少灰塵：因為激光設備內部有很多光學器件，和精密電子元器件，故要求安裝在灰塵較少的環境

環境溫度：攝氏4度-攝氏32度。設備運行時，環境溫度不可以超過攝氏32度，因為激光電源部分，功率很高，一些功率器件運行時發出熱量需要及時散發出去，而環境溫度太高會導至不能正常散熱，會引起整個系統的工作不穩定，甚至損壞。而冬天的時候，需要嚴防冷卻水結冰，因為激光晶體、氙燈、聚光腔都充滿了水，結冰會直接導致這些器件的損壞。冬天時如長時間不運行情況下，將腔內的水排空；如再開機前，先重新加水，打開電源空氣開關，先行主機不開，只開水機空機運行10分鐘，等水溫回復到攝氏4 度以上，再開主機。（強烈要求不能將設備放于室外或者低溫結冰的情況下使用，否則極易損壞設備）

環境濕度：不高于80% 。因為焊機電源打開后，激光晶體就會持續的被冷卻系統冷卻，因為冷卻水一般會低于室溫，當環境濕度過大的時候，而激光晶體的溫度又低于室溫，這時激光晶體的兩個端面上會凝結水霧，當激光輸出的時候，這些水霧會大大降低激光輸出能量，而且這些附著在激光晶體端面上的水，干了以后，會在激光晶體的膜面上留下痕跡，這將會大大加快激光晶體膜面的老化。所以，為了防止這種情況的發生，冷水機的水溫設定，夏天不可以低于室溫3度，冬天不可以低于5度。
